HLF（SWF（A）型）低噪聲高效節能混流風機

特點：效率高、噪聲低、結構簡單、運行可靠。（可生產I型-單速、II型-雙速、III型-中壓型三種型號及特殊用途的混流風機，包括屋頂式、防爆式、防腐式。）

用途：工礦企業和高層民用建筑的送排風。

規格：風機直徑：Φ400～1300mm

風量：3000～96000 m3/h

風壓140～1200Pa。

一、SWF系列列混流式（斜流式）風機概述

SWF系列混流式風具有同機號風量較離心風機大，風壓較軸流風機高，可以軸向安裝等特點：該系列風機已廣泛用于各大城市的賓館、飯店、寫字樓。廣大用戶給予噪聲低、耗電省、高效區寬、安裝使用較離心風機方便、運行可靠等高度評價。

二、SWF系列列混流式（斜流式）風機特點

1、結構緊湊，安裝方便、運行可靠：該風機在相同風量、風壓的情況下比軸流式或離心式體積小，可直接與風管連接，水平安裝成垂直安裝，操作使用方便的特點。

2、噪聲低：該風機的外殼經特別設計、可較大地降低外流噪聲。在單位風量、單位風壓的工作條針下、比A聲級可降低2－3dB（A）。同時在較低轉速的情況下，可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高流風機而不需要大量消聲措施。

3、適用范圍廣：本系列產品分單速和雙速兩種型號，可根據不同的使用場合，改變風機的安裝角度，改變?nèi)~片數和變換轉數達到其使用要求。

三、SWF系列混流式（斜流式）風機使用、維護、保養

1.安裝前應認真檢查風葉及機殼是否因運輸而順壞變形，否則應待修復后方可安裝

2.檢查連接螺栓是否松動，風機起動前，首先要檢查風機管道內有無妨礙轉動的物品

3.檢查電機絕緣性能是否良好，接通電源后查看有無摩擦碰撞及異常振動

4.風機振動產生的原因很多，可從下述方面進行檢測：

a、葉輪與風筒相摩擦，并發出異常的聲響及振動；

b、支架底角腳螺栓未緊固，亦會出現較大的振動；

c、葉輪與軸套的連接螺栓松動；

d、支架與電機連接螺栓松動導致葉輪不平衡，軸承損壞而造成劇烈振動；

5.在常溫下運作發現電機溫度過高，則可能由下列原因造成：

a、電機軸承損壞，配合間隙小，不符合要求；

b、軸與軸承安裝傾斜，兩個軸承不同軸；

c、電源電壓過低或三相電源斷相運行；

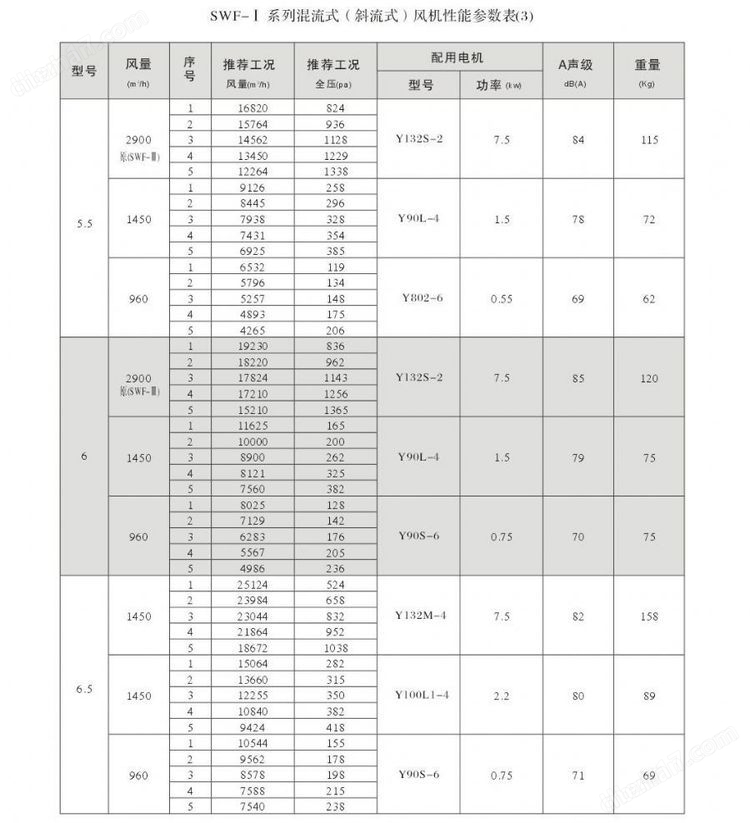

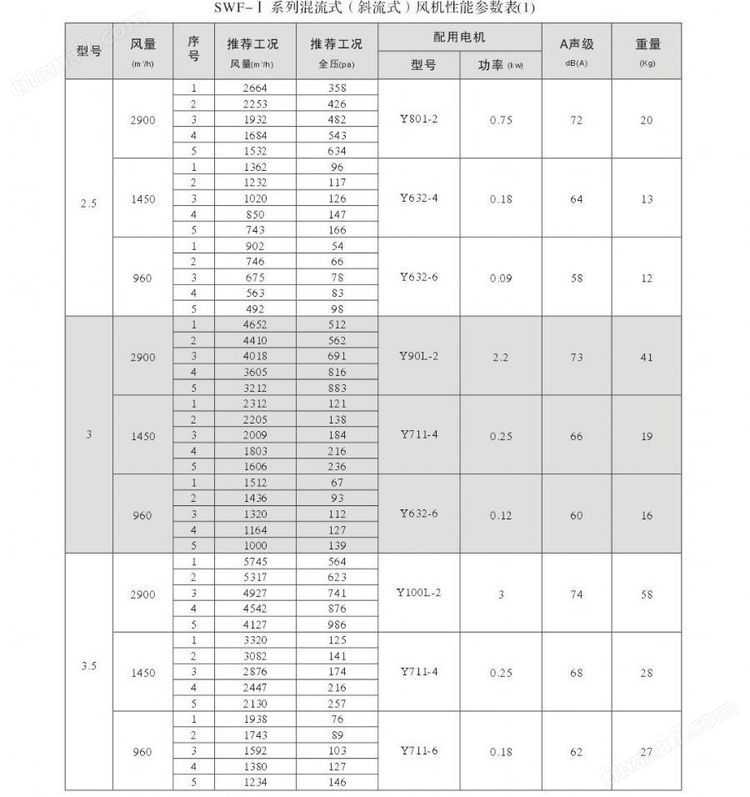

四：SWF-I系列混流式（斜流式）風機性能參數

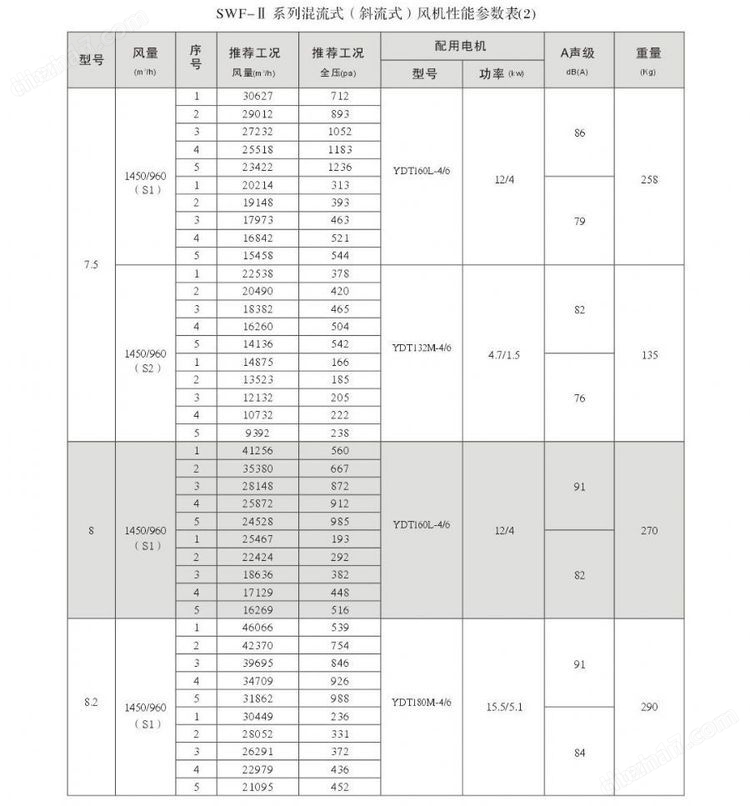

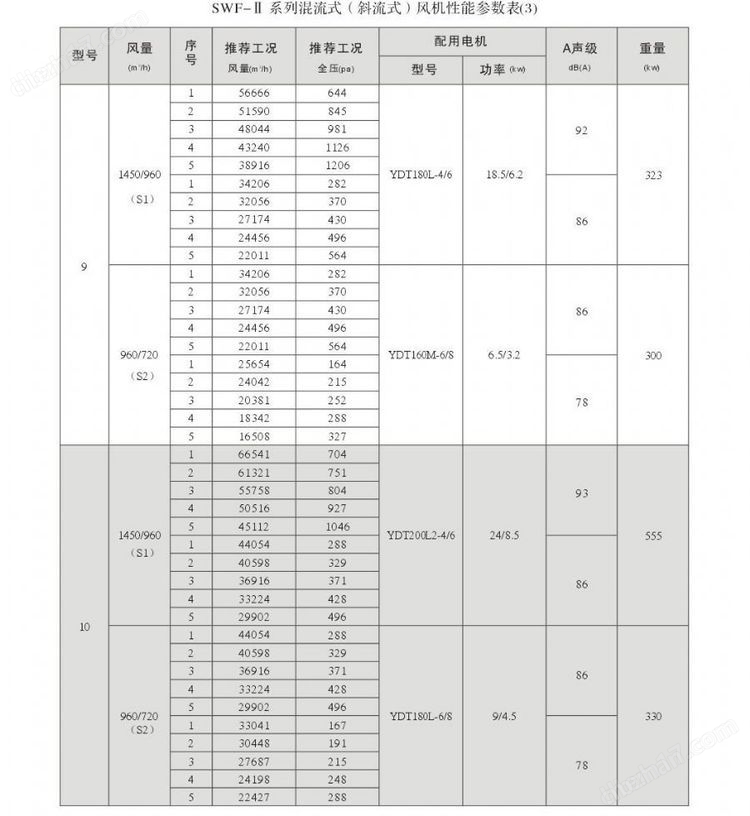

五：SWF-Ⅱ系列混流式（斜流式）風機性能參數

六：SWF-I系列混流式（斜流式）風機外形及安裝尺寸表

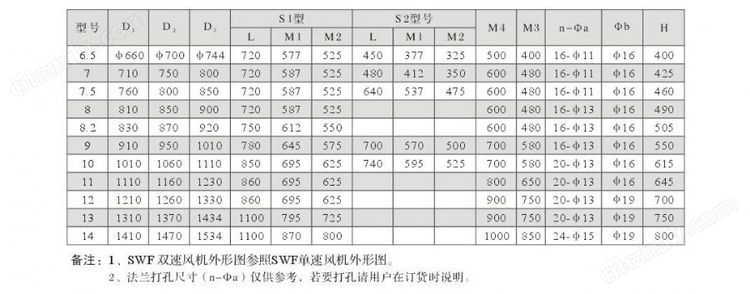

七：SWF-Ⅱ系列混流式（斜流式）風機安裝尺寸表

八：SWF-Ⅱ系列混流式（斜流式）風機電機引出線接線圖

備注：1.雙速風機在試車時，應認真閱讀產品說明書，嚴格按照接線圖所示方法接線：高低速的切換，須在控制電箱內切換．圖僅為接線原理

2.試車人數不得少于兩人，一人控制電源，一人觀察風機運轉情況，發現有異?，F(xiàn)象立即停機檢查

3.風機開始運轉后，應立即檢查運轉電流是否正常，三相電源是否正常；運轉五分鐘后，停機檢查風機是有異?，F(xiàn)象，確認無異現象再開機運轉

4.若有不明之處，請，不得帶疑問操作，以免發生意外。

九、SWF-Ⅱ系列混流式（斜流式）風機安裝方式說明

1．該系列風機按氣流方向可分為四種：a、水平安裝吸風式；b、水平安裝排風式；c、垂直安裝風式；d、垂直安裝排風式

2．若用戶使用在對噪聲要求較高的場合，在聯接管道時，在吸排風口用帆布軟接后另裝消聲器

3．若風機垂直吸，排風式如用于屋頂上，可增設風帽似屋頂式風機

4．若用戶使用高溫場合，如作消防排風機使用，則我廠可把風機改裝成耐高溫風機

SWF-IV(HLF)系列低噪聲混流式機箱
