| 參考價 | ￥100-￥100000/件 |
聯系方式：余經理18069606699查看聯系方式
聯系我們時請說明是 環保在線 上看到的信息，謝謝!
產品詳情

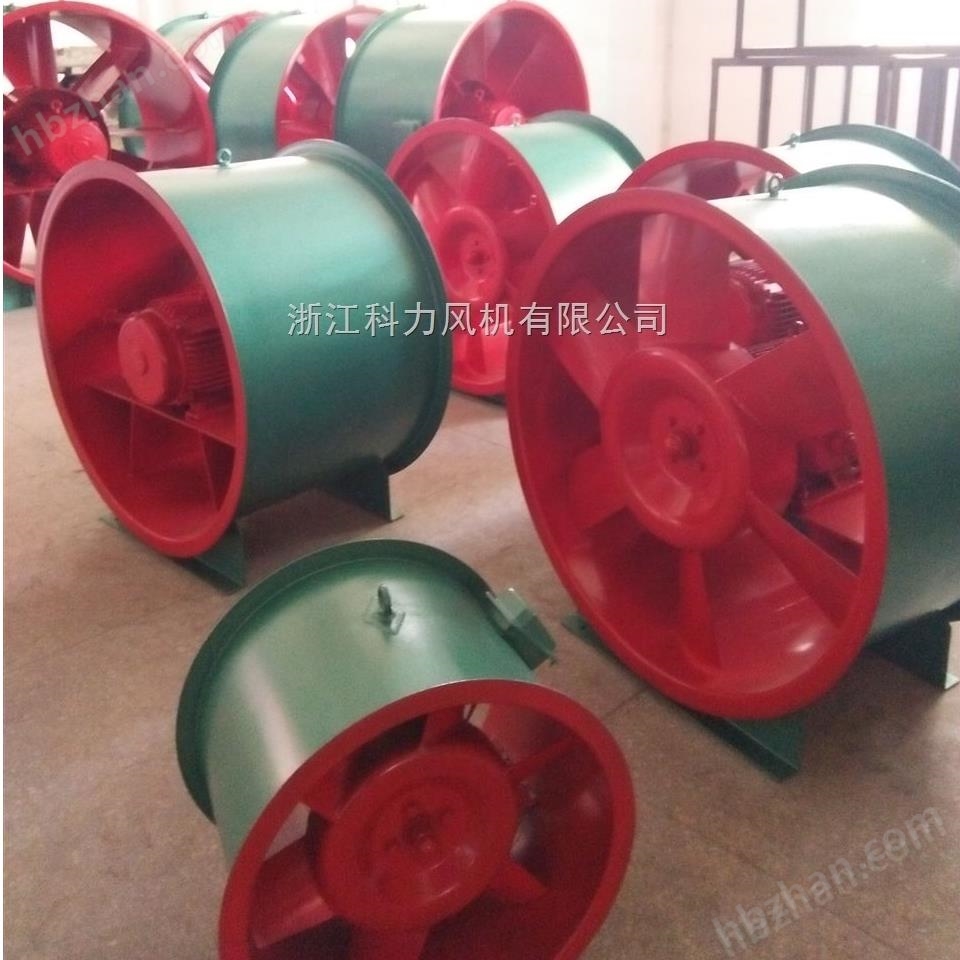

HTF(B)消防高溫排煙混流風機詳細介紹
HTF(B)消防高溫排煙混流風機或叫PYHL-14A消防排煙風機，其采用CAD軟件多目標優化設計，選配模壓扭曲翼形錐型葉輪，高溫電機封閉內置，配設專門的電機冷卻系統。選用雙速電機直聯傳動，達到一機兩用（即平時送排通風和消防使用時高溫排煙），配設電控箱后可遠程自動控制。具有耐高溫性能優良、風量大、風壓高、安裝簡便等優點，廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。按GA211-1999消防風機耐高溫試驗方法，能在400℃高溫條件下連續運行100分鐘以上，介質溫度100℃條件下連續運行20小時／次不損壞，已被全國各大城市門認可采用。
一、風機的結構特性
風機主要有葉片，外殼，集流器，消音器，導流葉片，電機部件組成。葉輪采用有子午加速特點的扭曲夾板片焊接在輪轂上。經高溫測試，軸承升溫，噪音，動平衡校驗，超速試驗，有很好的空氣動力性能。機殼采用圓筒形，與消音功能集風器聯接成一體。出口裝導流片，具有良好的氣流頒布，壓力穩定。PYHL－14A型風機有獨立的電機腔，避免氣體與電機的直接接觸，設計二次進風，有利降低電機的環境溫度。
二、風機的用途
HTF(B)消防高溫排煙混流風機和廣泛應用隧道，地下車庫，高級民用建筑，冶金，廠礦等場所的通風換氣及消防高溫排煙， HTF（PYHL－14A）系列風機工作溫度為300攝氏度。氣體內不允許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。特殊環境可選用防爆型混流風機，防腐混流風機。
三、風機性能的選擇
風機的性能在本公司性能資料上查閱，表中列出的性能是率范圍內的性能，按流量分為五個特點，選用時按性能表為準，出廠的風機合格品性能在額定流量下全壓值不超過＋＿5%。性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣壓＝101325pa，t=20相對溫度 ＝50%空氣狀態，當實際使用條件下與上述不符合時按有關公式進行換算，安裝形式可采用直式水平式落地安裝和吊裝，落地安裝需要加裝減震系統；高強度彈簧減震墊，橡膠減震墊，吊裝的采用彈簧減震吊架用絲桿固定，加裝減震系統有效的衰減機器自身的振動，減少振動力外傳，防止振動力的傳入，保證風機正常運行度提高。如立式安裝在訂貨中注明，如大流量，高壓力，安裝尺寸和本公司性能有出入等性能參數有特殊要求，公司將會為客戶提供設計符合要求的特殊規格風機。
消防高溫排煙混流風機機號 | 轉速 | 風量 | 風壓 | 單速 | 雙速 | 重量 |
HTF(B)-I-3.5 | 2900 r/min | 3862~6490 m3/h | 1086~787 Pa | 2.2 kW | 2.4/2 kW | 58 |
1450 r/min | 1931~3245 m3/h | 272~197 Pa | 0.5kW | 0.55/0.45 kW | 47 | |
960 r/min | 1277~2148 m3/h | 119~86 Pa | 0.37W | 45 | ||
HTF(B)-I-4 | 2900 r/min | 5764~9688 m3/h | 1419~1028 Pa | 5.5 kW | 5.5/4.5 kW | 103 |
1450 r/min | 2910~4844 m3/h | 355~257 Pa | 0.75 kW | 0.85/0.55 kW | 62 | |
960 r/min | 1908~3208 m3/h | 156~112 Pa | 0.55 kW | 60 | ||
HTF(B)-I-4.5 | 2900 r/min | 8206~13749 m3/h | 1796~1301 Pa | 7.5 kW | 8/6.5 kW | 130 |
1450 r/min | 4103~6897 m3/h | 449~325 Pa | 1.1 kW | 1.1/0.85 kW | 81 | |
960 r/min | 2715~4566 m3/h | 196~143 Pa | 0.55 kW | 82 | ||
HTF(B)-I-5 | 2900 r/min | 11258~18923 m3/h | 2217~1606 Pa | 15 kW | 14/11 kW | 209 |
1450 r/min | 5629~9545 m3/h | 554~402 Pa | 2.2 kW | 2.2/1.5 kW | 112 | |
960 r/min | 3726~6264 m3/h | 243~176 Pa | 0.75 kW | 99 | ||
HTF(B)-I-5.5 | 1450 r/min | 7421~12472 m3/h | 670~486 Pa | 3 kW | 2.8/2.2 kW | 130 |
960 r/min | 4913~8258 m3/h | 294~213 Pa | 1.1 kW | 1.1/0.75 kW | 121 | |
720 r/min | 3684~6193 m3/h | 165~120 Pa | 0.75 kW | 121 | ||
HTF(B)-I-6 | 1450 r/min | 9634~16194 m3/h | 798~578 Pa | 5.5 kW | 5.5/4 kW | 175 |
960 r/min | 6378~10721 m3/h | 350~253 Pa | 1.5 kW | 1.8/1.3 kW | 151 | |
720 r/min | 4784~8041 m3/h | 197~142 Pa | 1.1 kW | 149 | ||
HTF(B)-I-6.5 | 1450 r/min | 12249~20589 m3/h | 937~679 Pa | 7.5 kW | 8/6.5 kW | 216 |
960 r/min | 8110~13631 m3/h | 411~298 Pa | 2.2 kW | 2.4/1.8 kW | 181 | |
720 r/min | 6083~10223 m3/h | 231~167 Pa | 1.1 kW | 171 | ||
HTF(B)-I-7 | 1450 r/min | 15298~25715 m3/h | 1086~787 Pa | 11 kW | 11/9 kW | 286 |
960 r/min | 9713~17025 m3/h | 476~345 Pa | 3 kW | 3.7/2.6 kW | 226 | |
720 r/min | 7597~12679 m3/h | 268~194 Pa | 1.1 kW | 206 | ||
HTF(B)-I-7.5 | 1450 r/min | 18817~31627 m3/h | 1247~904 Pa | 15 kW | 14/11 kW | 312 |
960 r/min | 12458~20940 m3/h | 547~396 Pa | 4 kW | 3.7/2.6 kW | 252 | |
720 r/min | 9343~15705 m3/h | 308~223 Pa | 1.5 kW | 233 | ||
HTF(B)-I-8 | 1450 r/min | 22837~38384 m3/h | 1419~1028 Pa | 18.5 kW | 16/13 kW | 374 |
960 r/min | 15119~25413 m3/h | 622~451 Pa | 5.5 kW | 6/4.5 kW | 250 | |
720 r/min | 11340~19060 m3/h | 350~253 Pa | 2.2 kW | 232 | ||
HTF(B)-I-8.5 | 1450 r/min | 27129~45598 m3/h | 1602~1161 Pa | 22 kW | 22/18.5 kW | 408 |
960 r/min | 17961~30189 m3/h | 702~509 Pa | 7.5 kW | 8/6 kW | 339 | |
720 r/min | 13471~22642 m3/h | 395~286 Pa | 3 kW | 289 | ||
HTF(B)-I-9 | 1450 r/min | 32204~54127 m3/h | 1796~1301 Pa | 30 kW | 28/22 kW | 471 |
960 r/min | 21321~35836 m3/h | 787~570 Pa | 11 kW | 12/9 kW | 401 | |
720 r/min | 15232~26876 m3/h | 443~320 Pa | 4 kW | 372 | ||
HTF(B)-I-9.5 | 1450 r/min | 37872~63660 m3/h | 2001~1448 Pa | 37 kW | 34/26 kW | 546 |
960 r/min | 25074~42147 m3/h | 877~634 Pa | 11 kW | 12/9 kW | 526 | |
720 r/min | 18805~31610 m3/h | 494~357 Pa | 5.5 kW | 396 | ||
HTF(B)-I-10 | 1450 r/min | 44174~74250 m3/h | 2217~1606 Pa | 55 kW | 55/42 kW | 710 |
960 r/min | 29247~49157 m3/h | 972~704 Pa | 15 kW | 17/12 kW | 489 | |
720 r/min | 21935~36869 m3/h | 547~396 Pa | 7.5 kW | 450 | ||
HTF(B)-I-10.5 | 960 r/min | 33855~56907 m3/h | 1071~775 Pa | 18.5 kW , | 20/15 kW | 585 |
720 r/min | 25390~42680 m3/h | 602~436 Pa | 7.5 kW | 503 | ||
HTF(B)-I-11 | 960 r/min | 38924~65429 m3/h | 1176~851 Pa | 22 kW | 25/12 kW | 680 |
720 r/min | 29193~49072 m3/h | 661~478 Pa | 11 kW | 610 | ||
HTF(B)-I-11.5 | 960 r/min | 44478~74763 m3/h | 1285~930 Pa | 30 kW | 30/15 kW 6/8P | 885 |
720 r/min | 33358~56073 m3/h | 723~523 Pa | 11 kW | 632 | ||
HTF(B)-I-12 | 960 r/min | 50536~84946 m3/h | 1399~1013 Pa | 37 kW | 30/15 kW | 860 |
720 r/min | 37902~63709 m3/h | 787~570 Pa | 15 kW | 810 | ||
HTF(B)-I-12.5 | 960 r/min | 57121~96011 m3/h | 1518~1099 Pa | 45 kW | 37/18 kW | 990 |
720 r/min | 42840~72009 m3/h | 854~618 Pa | 18.5 kW | 880 | ||
HTF(B)-I-13 | 960 r/min | 64251~108000 m3/h | 1642~1188 Pa | 55 kW | 55/28 kW | 1190 |
720 r/min | 48188~81000 m3/h | 923~668 Pa | 22 kW | / | 910 | |
560 r/min | 37479~63000 m3/h | 558~404 Pa | 11 kW | 880 | ||
HTF(B)-I-13.5 | 720 r/min | 53966~90711 m3/h | 996~721 Pa | 30 kW | / | 1180 |
560 r/min | 41973~70553 m3/h | 602~436 Pa | 15 kW | 1050 | ||
HTF(B)-I-14 | 720 r/min | 60187~101168 m3/h | 1071~775 Pa | 37 kW | / | 1390 |
560 r/min | 46811~78686 m3/h | 648~469 Pa | 18.5 kW | 1160 |
詳細了解請致電
聯系我時，請說明是在環保在線上看到的，謝謝
